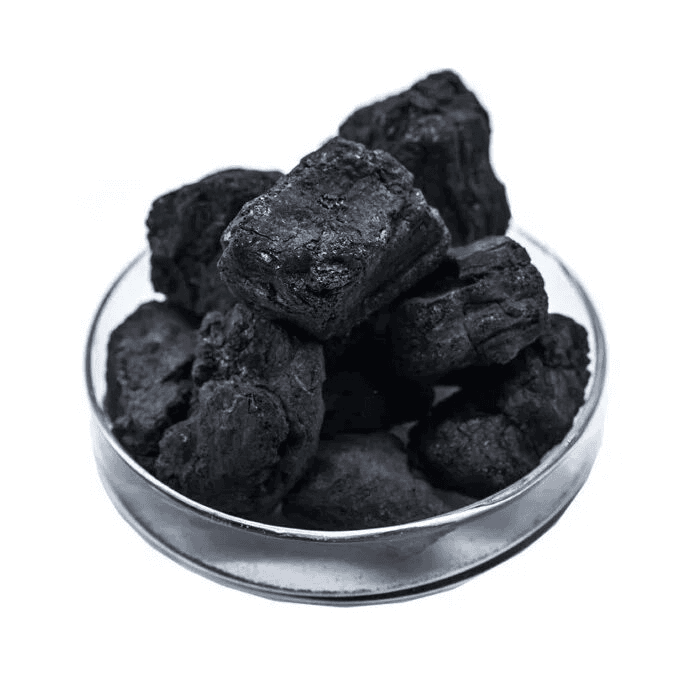

Что такое полукокс?
Полукокс — твёрдый горючий остаток, получаемый при полукоксовании. В отличие от кокса, который производится при температуре 1000–1200°C, полукокс образуется при щадящей температуре 500–650°C, сохраняя пористую структуру и высокую реакционную способность.
Содержание летучих веществ — 10–15%. Это лёгкозагорающееся бездымное топливо с теплотой сгорания не менее 309 МДж/м³. Вредные примеси — зола и сера — сведены к минимуму благодаря многоступенчатой очистке с участием институтов СО РАН.
«Это не просто восстановитель. Это продукт полувековых научных исследований и передовых инженерных решений.»
500–650°C
Щадящая температура производства (кокс — 1000–1200°C)
10–15%
Содержание летучих веществ
≥ 309 МДж/м³
Теплота сгорания
Технология, опережающая время
Производство основано на двухстадийном пиролизе в среде инертного газа и последующую высокотемпературную паровую активацию (дообжиг)
| Стадия | Температура, °C | Что происходит |
|---|---|---|
| Стадия 1 | 320–480°C | Выделение паров смолы и газа, образование пластической массы угля |
| Стадия 2 | 480–650°C | Завершающая деструкция с образованием полукокса |
| Стадия 3 | 850–950°C | Дообжиг при 850–950 °C в атмосфере перегретого водяного пара (O₂ < 1%), выдержка 30–60 мин |
| Выход | — | Выход полукокса 50–70% от массы угля, контроль по ГОСТ 5442-74 |
Техническое превосходство в цифрах
| Реакционная способность | ≥ 2,0 см³/г×с(ГОСТ 5442-74) |
| Удельное электросопротивление | ≥ 1,37×10³ Ом×см |
| Удельная поверхность | 120–500 м²/г |
| Механическая прочность на сжатие | ≥ 5,0 МПа |
| Термопрочность | ≥ 2,0 МПа |
| Теплота сгорания | ≥ 309 МДж/м³(7400 ккал/м³) |
| Летучие вещества | 10–15% |
| Фосфор | ≤ 0,03% |
Ваш ключ к повышению качества металлургии
Полукокс апробирован при производстве марганцевых и кремнистых сплавов и может использоваться как базовый восстановитель для ферросиликомарганца.
Повышенная реакционная способность
Низкое содержание серы и фосфора
Стабильный гранулометрический состав
Высокая пористость
Сравнительная диаграмма
Высокая реакционная способность — на 40% выше, чем у кокса
Стабильный результат и прогнозируемое качество вашей металлургической продукции.
Другие продукты
Продукт коксования
Каменноугольная смола
Продукт коксования для производства технического углерода, электродов и связующих материалов.
Подробнее
